撰稿 | Potter（上?？萍即髮W(xué)，博士后）

深紫外光源在醫療衛生、信息存儲、保密通訊等關系人民健康和國家安全建設領域有著廣泛的應用需求，尤其在殺菌消毒方面具有極其重要的應用潛力。

就在剛結束的東京奧運會上，中國奧運代表團實現“零感染”，日本朝日新聞報道中國代表隊使用了“光疫苗”神器——氯化氪準分子燈管，通過高頻高壓激發出的深紫外線能夠?qū)Νh(huán)境充分地殺菌消毒。美中不足的是，類似于紫外汞燈，這些傳統的深紫外光源功耗高、體積大、壽命短，已不能充分滿足人們對于節能環保、攜帶輕便型光源的性能需求。

圖1. 深紫外光源的廣泛應用

相比而言，基于氮化物的深紫外LED具有綠色無汞、壽命長、體積小、易集成等優勢，作為一種以理想電光轉換方式工作的新型深紫外固態光源，顯然是破局的良方。特別是面對當前全球新冠疫情肆虐的嚴峻形勢，如能采用氮化物深紫外LED作為光源，有望實現更高效便攜的抗疫利器。

然而，目前商業化深紫外發光器件的外量子效率普遍低于10%，仍面臨著材料與器件上亟待突破的一些關鍵科學和技術問題。

為此，廈門大學康俊勇教授團隊以"Multiple fields manipulation on nitride material structures in ultraviolet light-emitting diodes"為題在 Light: Science & Applications發表綜述文章，李金釵和高娜博士為共同第一作者，蔡端俊和康俊勇教授為共同通訊作者。

結合課題組10多年來在氮化物L(fēng)ED方面的工作基礎和技術積累，作者綜述了深紫外LED材料器件領域近年來的研究進展，系統總結了影響器件性能的決定因素，深入地梳理了量子結構的重要貢獻，揭示了系列物理場的關鍵作用。

一．性能決定因素

深紫外LED器件的常規結構主要包括襯底、緩沖層、量子結構有源層、n型和p型導電層等，這些外延層間不是簡單的生長疊加，還需全面權衡各功能層的協同關聯（如圖2所示）：

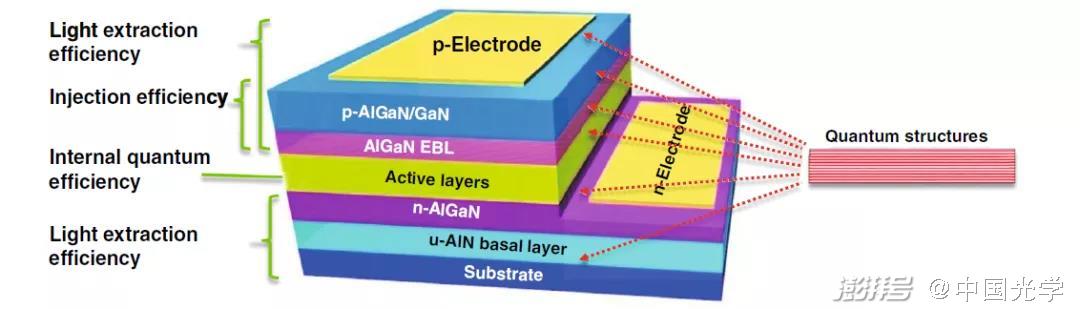

圖2. 氮化物深紫外LED的器件結構圖

1. 內量子效率和量子結構有源層的品質有關，其生長過程涉及非常復雜的非平衡條件下動力學過程，包括前驅體的分解和預反應及在襯底上的吸附、擴散和解吸附等過程，調控難度較大。

2. 異質外延層之間以及與襯底間不可避免地存在應力，產生極化場，且易引發晶體結構缺陷，影響器件工作時的輻射復合發光、載流子傳輸，導致器件發光效率低、波長不穩定。

3. 載流子注入效率與導電層的晶體質量、凈載流子濃度、n型和p型導電層中多子的比例密切相關。但對于氮化物，p型摻雜比n型摻雜困難得多，即使n型導電層能有效地將電子輸運到有源層，也難以有足夠的空穴與其復合而發光。

4. 光提取效率與材料折射率及光場密切相關，出射光容易被p或n型層及電極吸收，界面全反射嚴重。特別是對于AlGaN，隨Al組分增加光學各向異性顯著，有源層中絕大多數光子側向傳播，嚴重限制了光從器件正面的出射。

因此，為了獲得高外量子效率的深紫外LED器件，必須提高內量子效率、載流子注入效率和光提取效率，特別是要解決量子能級間躍遷、載流子匹配、光子傳播等諸多關鍵技術難題和深層次的科學問題。

二．多物理場協同調控架構

作者提出多物理場協同調控架構（如圖3所示），包括對化學勢場、應變場、極化場及光場的協同調控，為高效深紫外LED的發展提供了理論依據和技術途徑。

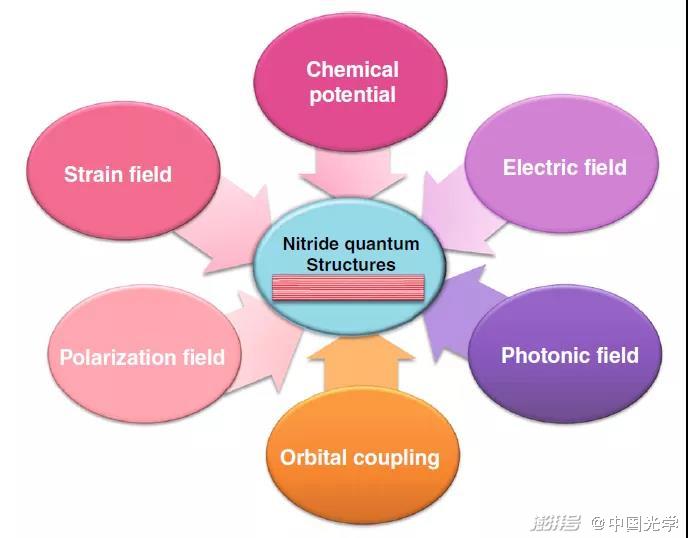

圖3. 多物理場協同調控架構，包括化學勢場、應變場、極化場及光場等綜合調控。

1. 化學勢場

氮化物薄膜及其量子結構通常采用金屬有機物化學氣相沉積(MOCVD)方法得以實現，其生長涉及非平衡條件下極其復雜的動力學過程。如圖4所示，不同反應單體的微觀生長行為強烈依賴于化學勢。因此，通過晶體生長表面的化學勢場，實現對生長單體的分選，可達到吸附單體的一致和原子級表面平整度，實現精細至單分子層的量子結構外延。

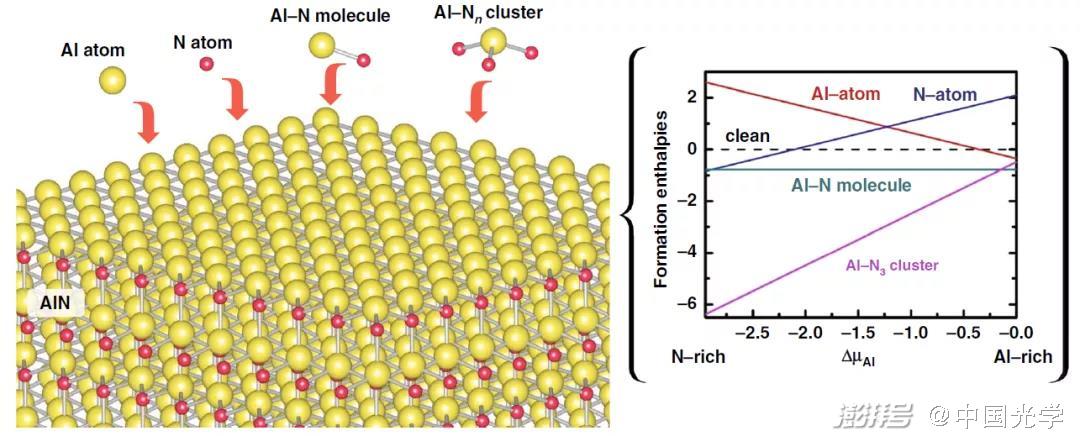

圖4. 不同組分在AlN表面的形成焓

2. 應變場

由于異質結構的存在，不可避免地存在晶格失配，產生失配應變。近年來，人們通過各種技術來減少失配應變，可概括為側向外延生長法、多周期超晶格插入層法及基于二維材料的準范德華外延法。在此基礎上，對AlGaN量子結構的應變場調控，可以在一定范圍內調控能帶、量子能級躍遷和光發射（圖5）。最新進展表明，控制高Al組分AlGaN量子結構的應變場，可為器件橫電模式光發射比例和外量子效率的提高提供有效方法。

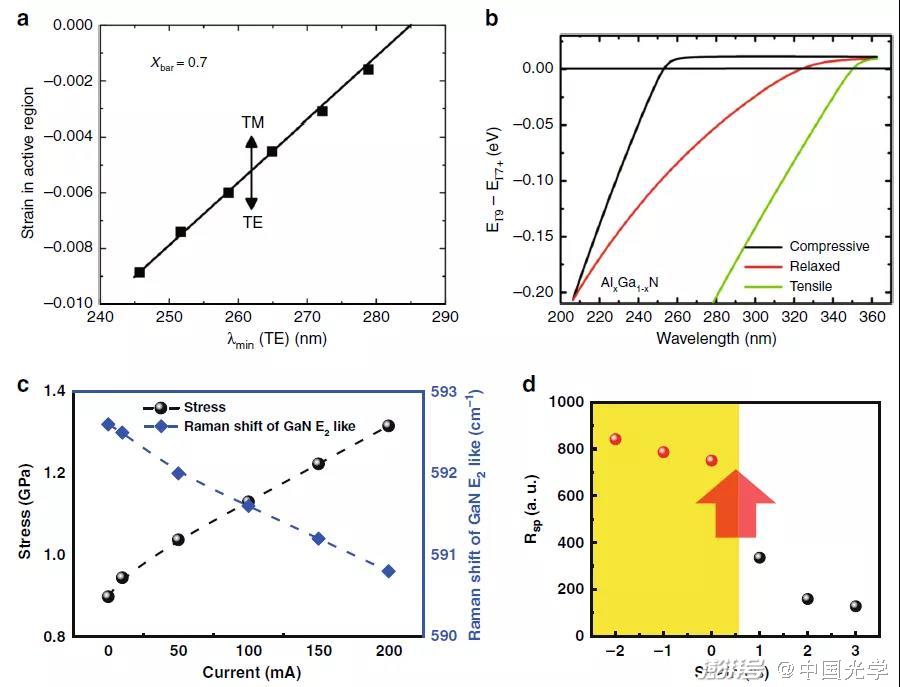

圖5. 應變場對能帶、量子能級躍遷和光發射的影響

3. 原子軌道耦合

內量子效率與有源層中的能帶結構密切相關。為提高內量子效率，人們通常減小量子阱厚度，使電子與空穴波函數的空間分離最小化；或者在量子阱中摻入適量的Si雜質，以屏蔽極化場（圖6a）。然而，高Al組分AlGaN的價帶頂主要由源自pz軌道貢獻的晶體場分裂（CH）帶占據，而由px與py雜化軌道貢獻的重空穴（HH）帶和輕空穴（LH）帶則位居CH帶之下(圖6b)?？梢灶A(yù)見，高Al組分AlGaN的價帶反轉現象，不僅對光子沿材料c軸方向的出光產生負面影響，且作為價帶頂?shù)腃H帶不受量子限域效應的約束，制約了內量子效率的提升。近期的文獻報道表明，px/py間的ppπ耦合有助于增強勢壘，pz軌道間的ppσ耦合則表現出相反的趨勢主導補償勢壘；不同取向晶面上生長構建量子阱結構可調控軌道取向，改變軌道耦合附加勢，從而增強量子結構中的量子限域勢壘，提升輻射躍遷幾率。

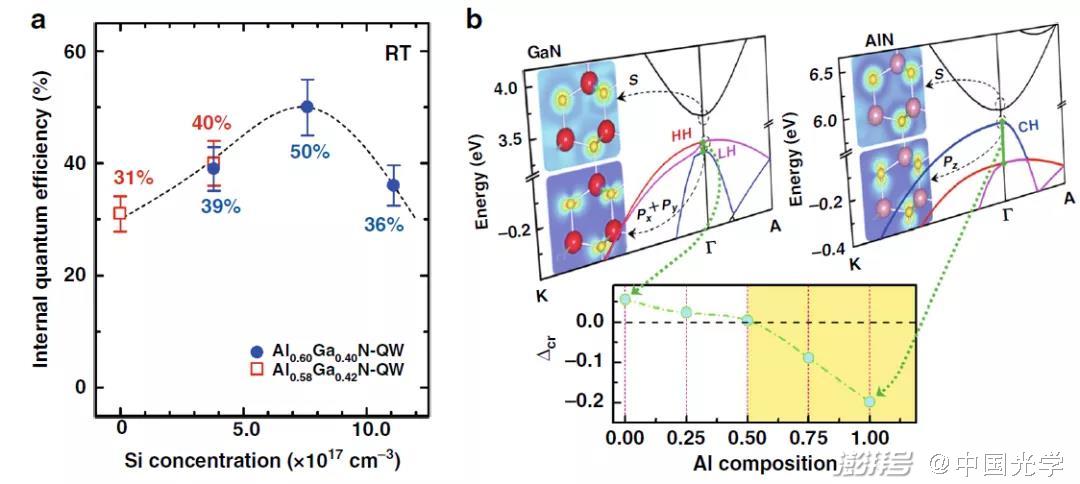

圖6. 摻雜對性能和能帶的影響

4. 光場

如前所述，深紫外AlGaN的發射光主要以側向傳播為主，難以從器件正面實現光抽取。如何有效地操控光子行為，成為提高器件出光效率的關鍵所在。為此，研究者們開發了多種技術手段，包括表面粗化、開發新型透明電極材料、引入高反射電極、以及制作光子晶體結構等。近期的研究表明，在深紫外LED表面引入表面等離子激元耦合效應，可實現高Al組分AlGaN光子傳播模式的變換（圖7）等，成為了有效提升深紫外光抽取效率的新方法。

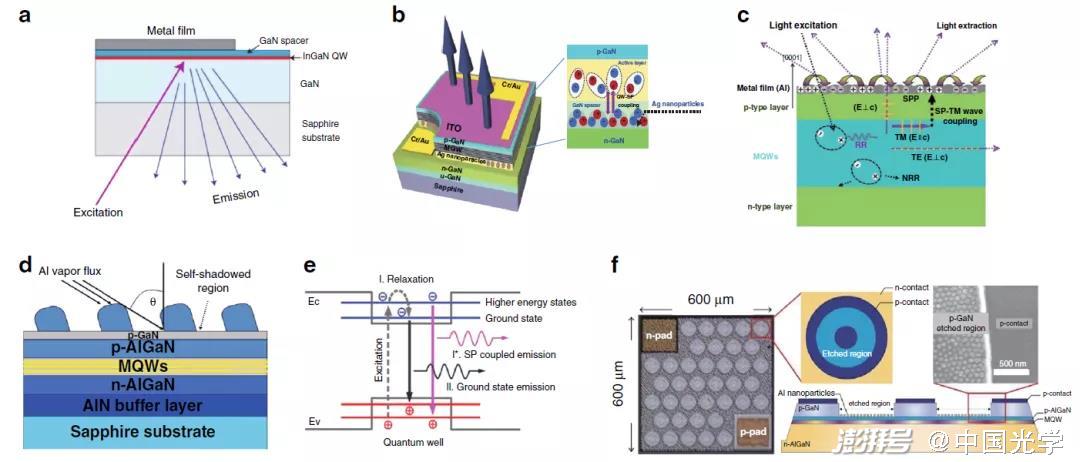

圖7. 不同的等離子激元增強LED效率的方法

5. 極化場

氮化物半導體由于缺乏反演對稱性，呈現強極化的內稟特性，極化效應因裁剪能帶結構而對半導體材料與器件的光學與電學特征有著至關重要的影響。一方面，研究者們?cè)谟性磪^(qū)摻雜、采用極化匹配的AlGaInN阻擋層、減薄量子阱厚度，以降低極化場引起的量子限制斯塔克效應，從而提高內量子效率。另一方面，研究者們提出均勻摻雜超晶格、調制摻雜超晶格、選擇位置摻雜超晶格、多維摻雜超晶格以及組分漸變摻雜AlGaN等結構，以增強極化場誘導的能帶局域彎曲，有效地降低了Mg受主激活能，提高了p型AlGaN的導電性。

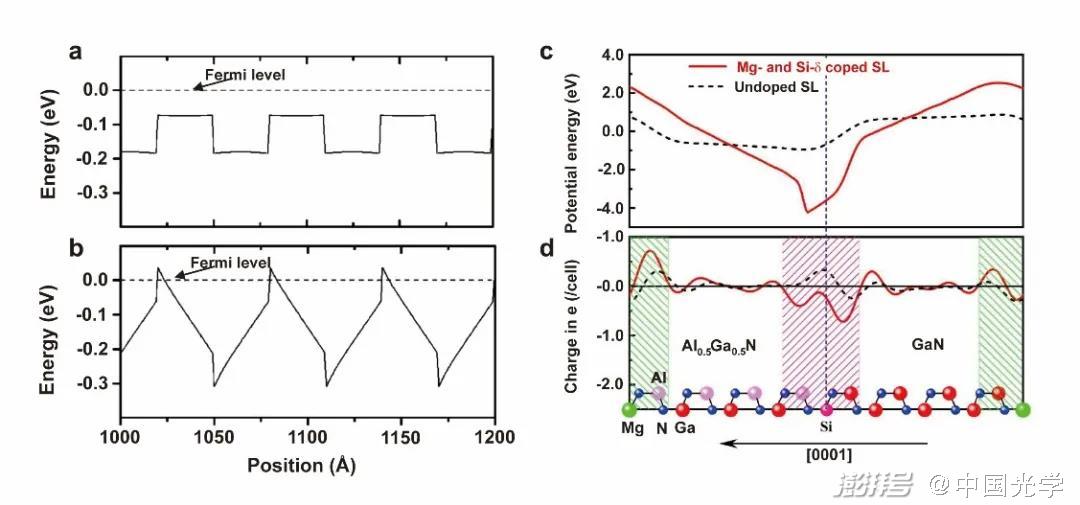

圖8. 極化效應作用下不同摻雜超晶格的能帶結構

三．總結和展望

該綜述回顧了AlGaN深紫外LED的技術發展和科學難題，指出AlGaN材料和器件的制備囊括了化學勢場、極化場、電場及光場等多方因素，強調了綜合有效的多場調控是實現氮化物半導體材料及其高效固態光源的關鍵所在。未來隨著多場調控手段的持續改進及AlGaN材料和器件所包含科學技術問題的全面突破，深紫外LED器件的內量子效率(IQE)、外量子效率(EQE)、電光轉換效率(WPE)都將不斷提升，勢必推動深紫外光源的飛速跨越，促進其在殺菌消毒、環境凈化、非視距保密通信等領域更廣泛的應用。

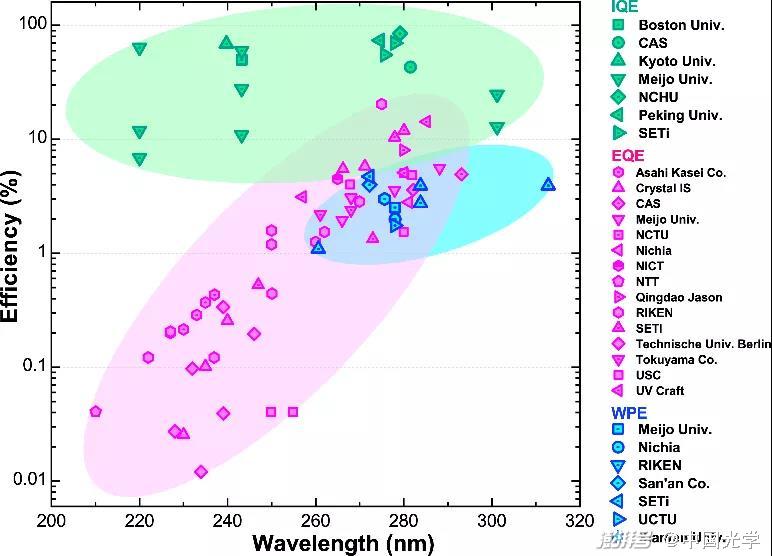

圖9. 國內外主要研究機構報道的紫外LED的IQE、EQE及WPE

論文信息：

Li, J., Gao, N., Cai, D. et al. Multiple fields manipulation on nitride material structures in ultraviolet light-emitting diodes. Light Sci Appl 10, 129 (2021).

論文地址：

https://doi.org/10.1038/s41377-021-00563-0
