作者：上海市同仁醫院骨科 魯揚虎

     在醫學影像學領域，準確、高效且低輻射的成像技術一直是科研與臨床實踐的追求目標。EOS 成像技術的出現，為脊柱側彎、下肢長度差異及下肢畸形等骨骼疾病的診斷與治療帶來了新的曙光。本文將深入淺出地為您介紹 EOS 成像技術的原理、應用及其獨特優勢。

一、EOS 成像技術簡介

EOS 成像系統（EOS Imaging）是一種雙平面狹縫掃描系統，它能夠獲取站立位的脊柱和下肢 X 射線圖像。這一技術誕生于 2007 年，首次在歐洲商用，并于次年在美國安裝首臺設備。其核心技術在于結合了狹縫掃描技術、多絲正比室（MWPC）探測器以及雙平面成像技術。

狹縫掃描技術將傳統的錐形 X 射線束通過狹縫準直器轉化為 0.5 毫米寬的扇形束，在垂直方向（CC 平面）逐層掃描患者，使圖像放大僅發生在橫向平面，消除了錐形束在垂直方向的放大效應，為精確測量肢體長度等提供了有力保障。

多絲正比室探測器則是基于諾貝爾獎得主喬治?夏帕克的研究成果。它利用氙氣室檢測 X 射線光子，在不使用網格消除散射線的情況下，依然能夠以較低的輻射劑量獲取高質量圖像，顯著降低了患者的輻射暴露。

雙平面成像則使 EOS 掃描儀能夠同時獲取前后位和側位兩個正交的放射圖像，不僅縮短了檢查時間，還為脊柱和下肢的三維表面重建提供了可能，讓醫生能夠更全面立體地觀察骨骼結構。

二、EOS 成像技術的應用

（一）脊柱側彎

脊柱側彎是一種三維脊柱畸形，涉及冠狀面的側向彎曲、矢狀面的后凸或前凸以及水平面的椎體旋轉。EOS 成像能夠在患者站立負重狀態下準確評估脊柱的真正彎曲程度和椎體形態，這對于先天性脊柱側彎、神經肌肉型脊柱側彎和特發性脊柱側彎的診斷和治療決策至關重要。通過三維重建，醫生可以清晰地觀察到脊柱的三維結構，為制定個性化的治療方案提供依據，如保守觀察、支具治療或手術固定。

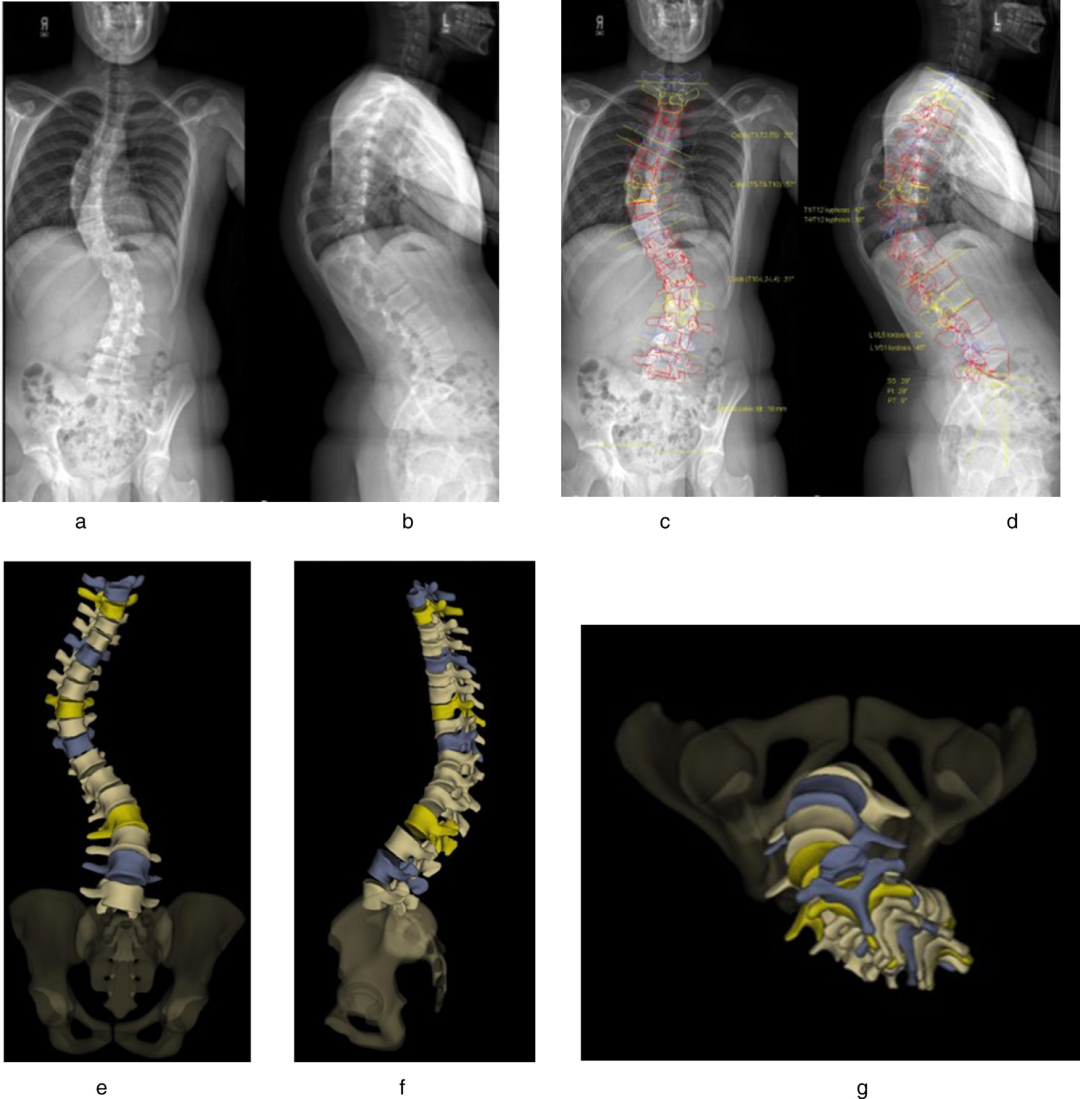

脊柱側彎EOS成像

（二）下肢長度差異與畸形

下肢的對稱性和適當排列對于正常的步態和姿勢維持非常重要。下肢長度差異可能由先天因素、創傷、感染、炎癥等引起，甚至可能導致脊柱側彎。EOS 成像能夠精確測量下肢長度，并評估下肢的成角畸形和扭轉異常。無論是先天性短股骨、膝內外翻畸形還是股骨和脛骨的扭轉異常，EOS 都能提供準確的測量數據，幫助醫生判斷是否需要干預以及選擇合適的治療方法，如鞋墊墊高、骺板阻滯、截骨術或肢體延長手術。

三、EOS 成像技術的優勢

（一）低輻射劑量

與傳統的計算機放射成像（CR）、數字放射成像（DR）和計算機斷層掃描（CT）相比，EOS 成像技術具有顯著的低輻射優勢。其高效探測器系統和獨特的掃描方式使得輻射劑量大幅降低，相比 CR 和 DR 可減少約 2 至 9 倍的輻射劑量，與 CT 相比，輻射劑量更是降低了約 26 至 32 倍。這對于需要長期隨訪的脊柱側彎患者，尤其是兒童和青少年，極大地減少了輻射致癌等潛在風險。

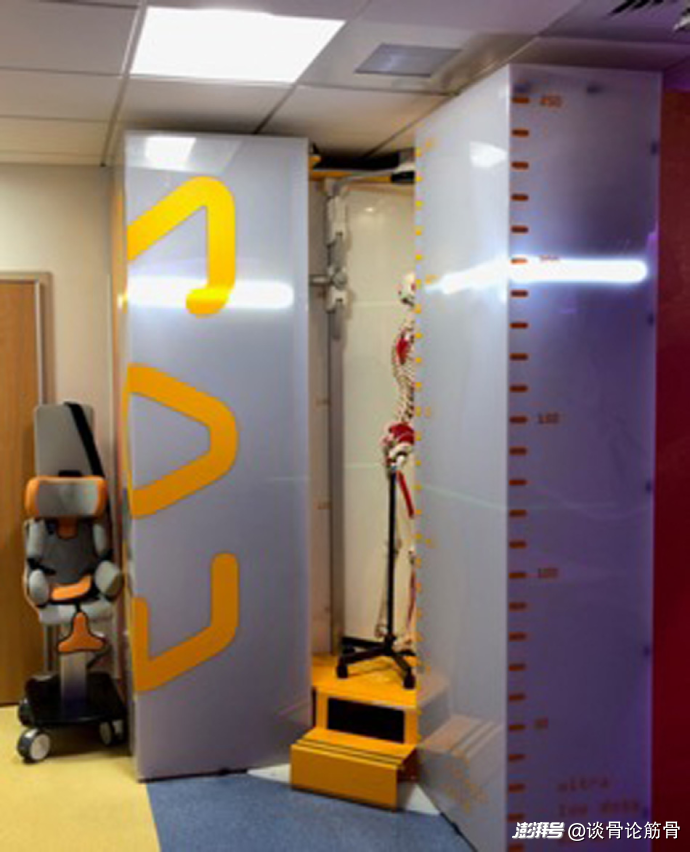

 EOS設備

（二）三維成像能力

EOS 的雙平面成像能夠生成脊柱和下肢的三維表面重建圖像，為醫生提供了更為直觀和全面的解剖信息。這種三維重建對于準確評估脊柱的旋轉程度、復雜脊柱畸形以及下肢骨骼的扭轉異常等具有重要意義，有助于制定更為精準的治療計劃。

（三）站立位成像

EOS 成像能夠在患者站立負重的生理狀態下進行，這與傳統的仰臥位或俯臥位 CT 掃描不同。站立位成像更真實地反映了脊柱和下肢在實際生活中的形態和力學狀態，避免了因體位改變導致的脊柱彎曲和下肢對線誤差，提高了診斷的準確性。

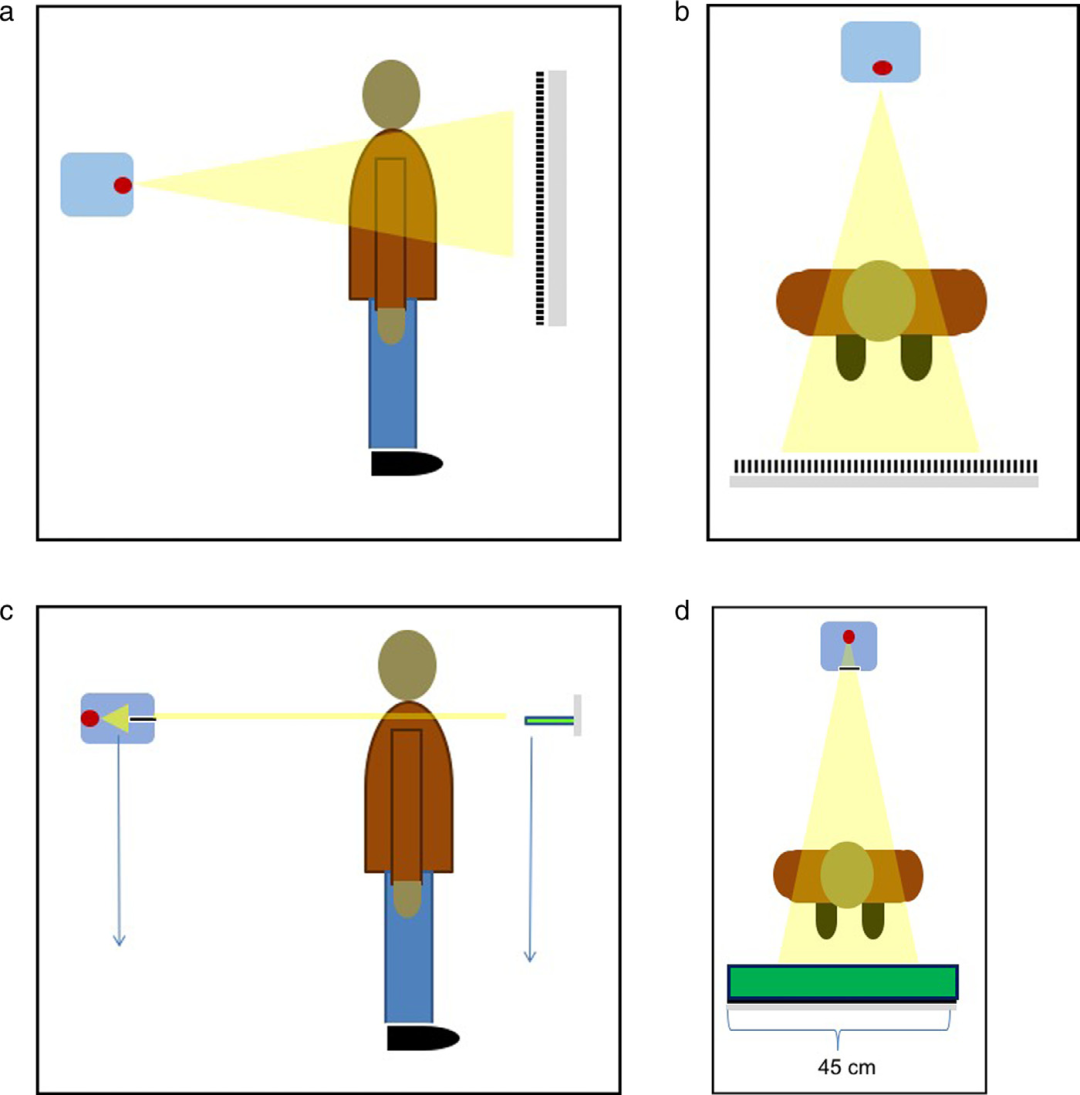

 DR和CR的錐形束，與EOS掃描儀的扇形束對比。在計算機放射成像和數字放射成像中（圖2A、B），X射線源（紅點）形成的射線束在各個方向上發散（黃色三角形）。射線穿過患者后，在到達探測器（灰色矩形）之前會先通過一個準直器。在EOS掃描儀中（圖2C），X射線束（黃色三角形）在到達患者之前會先通過一個狹縫準直器（黑色矩形），使其變成厚度為0.5毫米的扇形束。EOS掃描儀的扇形束寬度為45厘米（圖2D）。它進入一個正比室（綠色箭頭），該室會放大待檢測的信號。射線束會從顱側向尾側掃過所需的視野，最大可達175厘米。

（四）減少拼接偽影

與傳統的多幅拼接成像技術相比，EOS 掃描能夠一次性獲取整個脊柱或下肢的圖像，消除了因患者移動或拼接誤差導致的圖像不匹配問題，提高了圖像質量的可靠性。

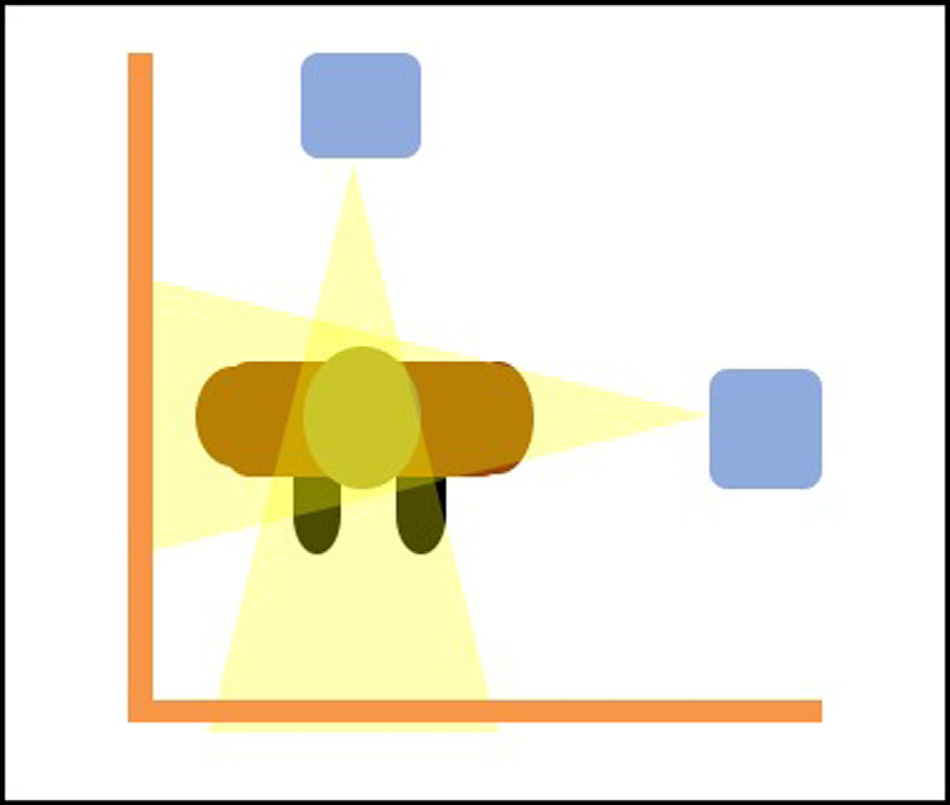

 EOS 掃描儀中的雙平面成像。EOS 掃描儀有兩個相互垂直的源 - 準直器 - 探測器單元，可同時獲取正位和側位 X 光片

四、EOS 成像技術的挑戰

盡管 EOS 成像技術具有諸多優勢，但在實際應用中也面臨一些挑戰。例如，其設備成本較高，安裝一臺新的 EOS 設備大約需要 95 萬美元，且需要較大的專用空間；對于患有神經肌肉疾病或平衡困難的患者，可能難以在掃描過程中保持靜止，導致運動偽影；此外，三維重建過程需要專業人員的操作和較長的重建時間，且不適用于所有年齡段和骨骼形態的患者。

五、結語

EOS 成像技術作為一項先進的醫學影像學技術，在脊柱側彎、下肢長度差異和畸形的診斷與治療中展現出了巨大的潛力。其低輻射劑量、三維成像能力、站立位成像以及減少拼接偽影等特點，使其成為骨科臨床實踐中不可或缺的工具之一。然而，我們也需要客觀地認識到其在成本、適用性等方面存在的局限性。隨著技術的不斷進步和臨床經驗的積累，相信 EOS 成像技術將在未來為更多患者帶來更加精準、安全的醫療服務，為骨骼健康的維護貢獻力量。
